家里攝像頭用著用著就自動重啟，有時一天幾十次？別急著砸，它可能沒壞，只是“心臟”出了點年齡問題。
圖片來源：網絡
最近，我們接到一個“病人”——一批安裝了兩三個月的攝像頭。
家屬（工程師）主訴： 病人行為異常，會毫無征兆地突然昏迷（死機），然后自己醒來（重啟）。有時一天發作幾十次，有時幾天才一次。天冷的時候，發作更頻繁些。
初步體檢： 給病人做個“桑拿”（整體烘烤），或者換掉體內一個叫 C99 的“小器官”（電容），它就能暫時恢復正常。
這奇怪的癥狀，把問診指向了設備的“心血管系統”——電源電路...
一場細致的“全身檢查”開始了
一、 精準診斷：找到不穩定的“血壓”
工程師們決定對病人和健康個體進行對照檢查。
1. 首先，做了基礎排查
外觀檢查： 皮膚完好，沒有外傷。

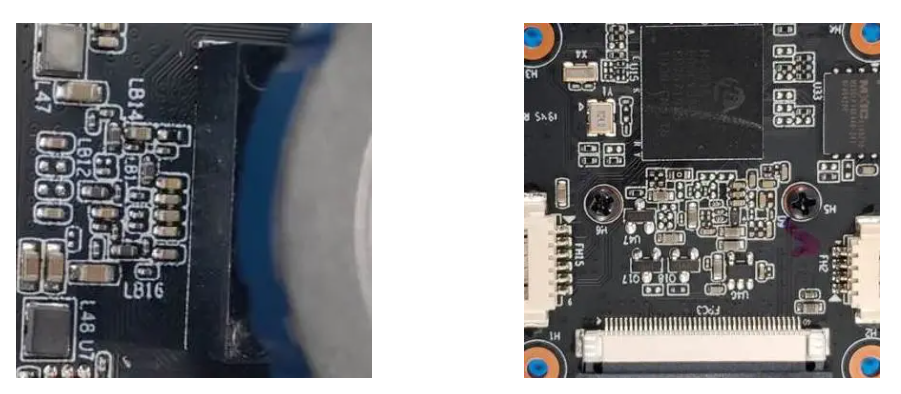

樣品外觀目檢
圖片來源：實驗室數據
X光掃描： 骨骼清奇，內部結構完好，沒有發現明顯異常。

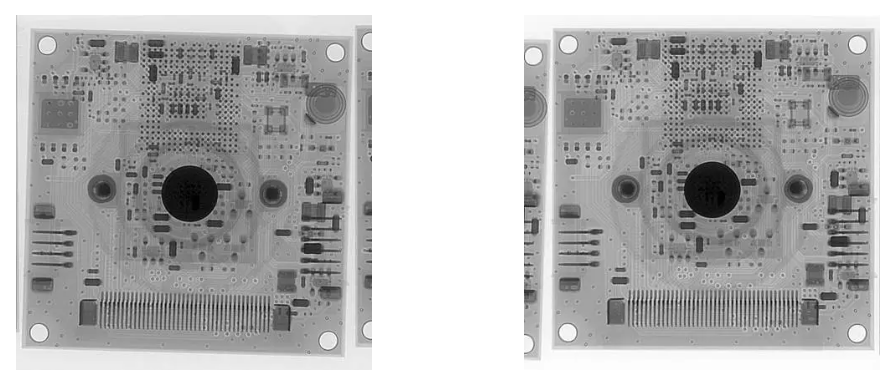

失效樣品X-ray透視照片
圖片來源：實驗室數據
MTT
? 初步診斷
排除外力損傷，問題可能出在內部機能上。
2. 然后，監測核心生命體征
懷疑是“大腦記憶區”（DDR）供血不穩。于是，用精密儀器監測了通往該區域的“主動脈血壓”——電源紋波。
檢查報告對比：
健康個體：血壓（紋波）穩定在 34 mV 左右，狀態平穩。
故障病人：在昏迷前，血壓（紋波）劇烈波動，飆升到 >100 mV（嚴重超標?。?/p>

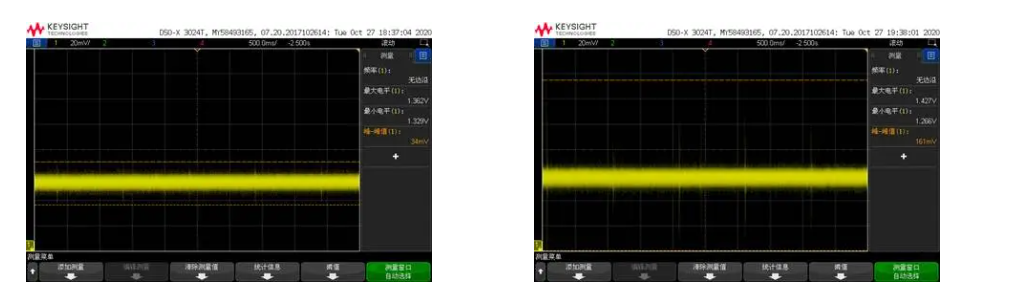

正常數值（左）vs 故障數值（右）
圖片來源：實驗室數據
MTT
?? 初步確診
血壓（紋波）過高，導致大腦（DDR）供血不足，引發頻繁昏迷（死機重啟）。
二、 深入探查：揪出拉高“血壓”的元兇
為什么血壓會高？進一步檢查發現，負責穩定血壓的“血管彈性”（濾波電容容量）變差了。
化驗單顯示：
健康個體的濾波總容量約 25.7 μF。
故障病人的濾波總容量下降到約 23.6 μF。

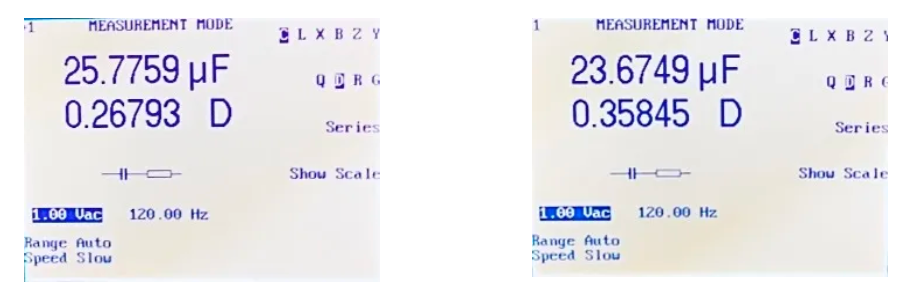

正常數值（左）vs 故障數值（右）
圖片來源：實驗室數據
MTT
?? 病情分析
正是這個關鍵部件的性能衰退，導致其穩定電壓的能力下降，最終造成了“高血壓”（紋波過大）。
三、 病理分析：原來是正常的“器官衰老”
現在，焦點集中到了那個叫 C99 的“小器官”——一顆 22μF的濾波電容 上。是它先天不足，還是后天失調？
為了弄清原因，我們進行了一系列“病理實驗”:
器官移植： 將健康個體的同款電容換到病人身上，病人癥狀消失。
圖片來源：實驗室數據
器官切除： 將健康個體的該電容移除，健康個體也開始出現相同癥狀。
圖片來源：實驗室數據
實驗結果證實： 就是這個電容的容量下降，直接導致了疾病。
那么，容量為什么會下降呢？我們對它進行了“病理切片”和“成分分析”。
樣品上C99電容切片SEM形貌和EDS成分分析（Pt為制樣噴涂）
圖片來源：實驗室數據
MTT
?? 最終病理報告：
? 診斷名稱： MLCC（多層陶瓷電容）正常老化
? 病變部位： C99電容的介質材料（成分為鈦酸鋇）
? 發病機制：
您可以把它想象成人的皮膚膠原蛋白流失。
這種電容內部的微觀結構（電疇），會隨著時間推移自然地被“固定”（釘扎效應），導致其儲存電荷的能力（容量）不可逆地緩慢下降。
加熱（如焊接、烘烤） 相當于做了一次“熱瑪吉”，能暫時激活它，讓容量恢復。但一旦冷卻，老化過程又會重新開始。
這就完美解釋了： 為什么給電路板烘烤或更換新電容后，故障會暫時消失——因為你只是暫時逆轉了它的“衰老”時鐘。
四、 治療建議與健康提醒
病因找到了，它不是“惡性腫瘤”（致命缺陷），而是像“骨質增生”一樣的自然老化規律。因此，治療方案不是“治病”，而是“養生”。
MTT
??【處方箋】
? 藥名： 設計裕量
? 用法： 在設計電路時，為關鍵濾波電容的容量預留充足的富?？臻g。
? 功效： 確保即使在產品整個生命周期內，電容正常衰老后，其剩余能力也足以穩定系統“血壓”。
?? 給工程師的“健康指南”
? 正視衰老： 必須認識到 MLCC老化 是物理規律，選型和設計時就要把它考慮進去。
? 定期體檢： 對涉及 DDR供電 等關鍵電源電路，要進行嚴格的長期波形監測。
? 增強體質： 在預算和空間允許下，選用容量更大或抗老化性能更好的 濾波電容 。
所以，當你身邊的電子產品出現一些“年久失修”的古怪癥狀時，別總覺得是它壞了。
它可能只是，老了...
圖片來源：網絡
『 你的產品有過什么讓你哭笑不得的“老年病”嗎？評論區聊聊！』
本診斷報告基于失效分析案例撰寫，旨在科普電子知識。具體病情請咨詢專業工程師。
